 Inserito il - 30/03/2008 : 20:14:35
|
Allego un piccolo file da cui risultano le modifiche hardware da apportare all'RTX ICOM IC-2820 per ampliare le bande in VHF e UHF nonchè per abilitare la funzionalità di trasponder.
Le modifiche da apportare, pur essendo abbastanza sempici, richiedono una certa pratica manuale con i devices SMD ed un saldatore ad aria calda, i componenti in questione hanno dimensioni inferiori al mezzo millimetro sul lato più lungo, quindi vi consiglio caldamente di rivolgervi ad un labo attrezzato se non avete l'attrezzatura richiesta, potreste danneggiare gravemente l'apparato.
Per chi intende procedere, ovviamente a suo rischio:
Rimuovere il fondale dell'apparato (lato opposto dell'altoparlante) svitando le quattro viti laterali e le tre frontali che lo bloccano, alzarlo facendo leva dalla parte posteriore.
Localizzare l'array di diodi come da figura allegata, e trovare i diodi da rimuovere.
Schermare adeguatamente i componenti attorno alla parte su cui operare, e procedere con il saldatore a scaldare la parte, quando avrete portato a temperatura di fusione lo stagno, togliere il diodo con una pinzetta a punte sottilissime, durante quest'operazione usare la massima delicatezza per evitare di scollare le piste di rame dalla vetronite.
Una volta completate le operazioni di dissaldatura, richiudere il dorso dell'apparato e riavvitare le sette viti che lo trattengono.
Riaccendendo l'IC-2820, noterete che la frequenza è estesa con continuità da 118.000 MHz a 549.995 MHz.
Per abilitare la funzione trasponder, accendere l'apparato, premere contemporaneamente i due pulsanti "MAIN-BAND" destro e sinistro e il tasto F, a riscontro dell'attivazione, lampeggerà il simbolo della chiave e tutti i comandi saranno inibiti.

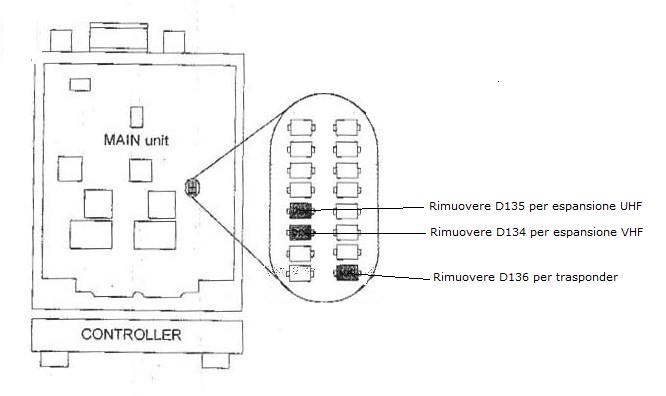

Immagine della modifica:
40,55 KB

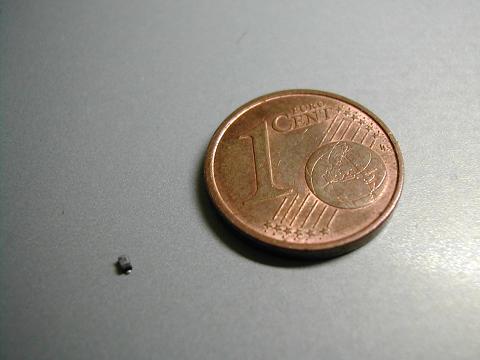

Le dimensioni del diodo:
24,42 KB

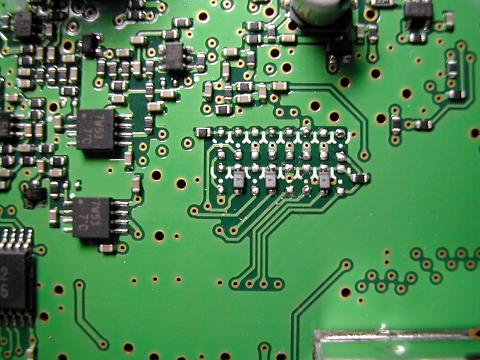

L'array a lavoro ultimato:
47,78 KB![]()
Spero di essere stato d'aiuto!
73 de IZ3MEG Andrea
|
|
|
IK3MZS
Regione: Italy
Città: verona
479 Messaggi |
 Inserito il - 30/03/2008 : 20:44:19
|
Funziona da trasponder anche analogico digitale e reverse???
Ovvero ingresso tradizionaole uscita d-star e viceversa???
oppure digitale digitale ?
IK3MZS
Andrea Barbieri
Verona jn55ki
ITALIA |
Modificato da - IK3MZS in data 30/03/2008 20:45:24 |
 |
|
|
IZ3MEG
Regione: Veneto
Città: Verona
160 Messaggi |
Inserito il - 30/03/2008 : 22:58:42
|
 NEIN!
 GRAZIE DELLO SPUNTO KE MI HAI DATO!
Mi ero dimenticato!
Funziona solo da FM a FM e solo da VHF a UHF!
Non funziona ne cambiando banda (ad esempio aeronautica) ne cambiando modulazione (AM - DV) al massimo da FM a FM-N.
In modalità D-STAR non solo NON funziona da trasponder, ma
come già saprete, NON può funzionare nemmeno in V-U V-V U-U U-V
poichè essendoci solo una scheda di conversione ana-digi
se funziona un rx non può andare l'altro!
Ciao, IZ3MEG Andrea |
|
|
|
IK3MZS
Regione: Italy
Città: verona
479 Messaggi |
Inserito il - 31/03/2008 : 00:18:52
|
be'.. potrebbe essere interessante anche solo da uhf digitale a vhf analogico...
IK3MZS
Andrea Barbieri
Verona jn55ki
ITALIA |
|
|
|
IZ3MEG
Regione: Veneto
Città: Verona
160 Messaggi |
Inserito il - 31/03/2008 : 09:08:39
|
Potrebbe...
ma non lo fa!
Con DV attivo il trasponder nn funziona.
IZ3MEG
Andrea Furlanis
IZ3MEG |
|
|
|
IZ3MEG
Regione: Veneto
Città: Verona
160 Messaggi |
Inserito il - 31/03/2008 : 23:15:19
|
Rimango perplesso.
Sarebbe facile (anche se poco utile) se il D-STAR funzionasse come l'analogico.
Come si possono far passare tutte le info MY UR RPT1 RPT2 DPRS ecc.
con due apparati collegati "a ponte"? Non si può, o comunque è tutt'altro che semplice.
Al massimo transita l'audio, peggiorato da due digitalizzazioni in cascata.
Solo usando un ponte D-STAR col suo controller possiamo farlo!
D'altronde, dico io, a cosa serve la tecnologia D-STAR se gli si preclude la
possibilità di interconnettersi al mondo tramite Internet?
Credo, solo a sperimentare la fonia digitale o giù di li.
Allora a che prò fare un ponte come gli analogici, ma digitale,
e quindi poco compatibile con gli apparati in uso?
Solo per ridurre la banda passante? Mah!
L'unica cosa pensabile...
è un "gateway" che metta in connessione gli apparati
tradizionali ai DV tramite un ponte, composto da una radio analogica
ed una digitale, sulla frequenza, magari, di un ponte D-STAR.
Si perderebbero ovviamente tutte le funzionalità
di instradamento, ma si riuscirebbe a far dialogare due mondi per il momento ancora molto distanti.
Che questa sperimentazione interessi qualcuno?
Lancio la palla.
IZ3MEG Andrea |
|
|
|
i3ej
Regione: Veneto
Città: Verona
549 Messaggi |
|
|
IK3MZS
Regione: Italy
Città: verona
479 Messaggi |
Inserito il - 01/04/2008 : 14:30:33
|
Ma infatti ....
questo portebbe essere il vantaggio, infatti secondo me' l'apparecchio cosi' come costruito potrebbe funzionare come trasponder analogico digitale e viceversa, il problema e' probabilmente il firmware, il sistema dongle potrebbe essere un alternativa sicuramente molto efficace e sicuramente da prendere in considerazione pero ti serve un altro apparecchio.
IK3MZS
Andrea Barbieri
Verona jn55ki
ITALIA |
|
|
|
IZ3MEG
Regione: Veneto
Città: Verona
160 Messaggi |
Inserito il - 01/04/2008 : 15:02:08
|
Caro Renato!
In poche parole, (ma affetto un po' anche per chi giustamente non conosce ancora il "DV-DONGLE"):
Il Dongle è una scatoletta che contiene un chip AMBE (chi era presente alla lezione sul D-STAR forse si ricorda cos'è) e la circuiteria per poterlo collegare ad una porta USB e quindi ad un PC.
Viene fornito a corredo un software che ne permette il pieno utilizzo.
Fin qui, tutto normale, ora viene il bello, noi siamo abituati a collegarci ad un ripetitore... via radio, invece col Dongle ci colleghiamo al ripetitore VIA CAVO o meglio, via Internet.
La differenza sostanziale, a parte il fatto di usare un PC al posto della radio, stà nell'instradamento dei dati.
La radio, attraverso un ripetitore che DEVE essere registrato alla International D-STAR Gateway Network, pubblica il nominativo di chi transita sul database (www.dstarusers.org) per essere rintracciata.
Il Dongle, attraverso Internet, ma anch'esso dev'essere registrato a questa autorità, e visto che non trasita su di un ripetitore registrato, sarebbe irrintracciabile, bisogna quindi registrare manualmente il Dongle stesso.
Chi non è registrato non può usarlo, non funziona.
Chi effettua fisicamente la regitrazione del Dongle sul sistema? Personalmente non lo so!
Di certo bisogna rivolgersi al nostro Mega Manager Gianluca Gavagnin IZ3CLG che sicuramente avrà più dimestichezza di me.
73 a tutti. IZ3MEG Andrea
|
|
|
|
IZ3MEG
Regione: Veneto
Città: Verona
160 Messaggi |
Inserito il - 23/12/2009 : 18:55:33
|
Aloha!
Non tutto è proprio chiaro in effetti!
La procedura corretta per attivare la funzione di
trasponder sull'IC-2820 è la seguente:
1) impostare a sinistra la frequenza VHF desiderata (memoria o VFO è uguale)
2) impostare a destra la frequenza (anche duplex) UHF desiderata (mem o VFO)
3) premere contemporaneamente i due pulsanti "MAIN BAND" e tenerli premuti fino al BIP
4) mantenendoli premuti premere anche il pulsante "F" fino al BIP
5) si accende la spia "chiave" lampeggiante e lampeggia il "." tra le cifre della frequanza UHF.
- a questo punto il trasponder è attivo e tutti i comandi sono inibiti.
- per disattivare il trasponder premere "F" e tenerlo premuto fino al BIP.
Un'altra chicca.....
per migliorare un po' la modulazione del 2820 senza apportare modifiche hardware,
tenere premuti "F" e "DUP-MONI" ed accendere l'apparato, appare la scritta
"Digital carrier sence ON" che letteralmente vorrebbe dire "Senso della portante digitale acceso"
ma cosa faccia in pratica lo sa solo ICOM, di fatto migliora leggermente la modulazione
microfonica.
Per ripristinare il tutto, ripetere l'operazione come prima.
Per il momento questo è tutto.
Colgo quest'occasione per porgere a tutti voi lettori i miei
più cordiali Auguri di un sereno Natale e di un profiquo 2010
ivi comprendendo anche i vostri famigliari e le persone a voi
care.
Che il prossimo anno porti nei nostri cuori un po' di amore per il prossimo e di sincera bontà,
e magari anche qualche bel DX!!
73 a tutti, IZ3MEG Andrea
|
IZ3MEG
Swl: I10173/VE
GRAMI #057 - GRA #624
Andrea Furlanis
Verona (Italy) jn55lk
IZ3MEG@furel.it |
|
|
|
iz3atu
Regione: Italy
Città: Verona
775 Messaggi |
Inserito il - 22/01/2010 : 15:18:20
|
Dopo aver effettuato la modifica per abilitare la funzione trasponder sul nostro IC 2820, possiamo comandare il nostro trasmettitore da remote (a distanza),
questo è possibile abilitando la funzione "remote control ON" sul nostro trasmettitore premendo il tasto TONE-DTMF (+ di un sec.) ritornando a visualizzare le
frequenze premendo “BACK” si nota al centro del visore la lettera “R” questa indica che il trasmettitore è pronto a ricevere i comandi DTMF.
Sequenza operativa per abilitare il trasponder
TRASPONDER ON ---- B 000 # B D*
[u]TRASPONDER OFF ---- B 000 # B *
buon divertimento!!
|
-- IZ3ATU --
Emanuele Argenti
A.R.I. sezione di Verona "G. Faccioli"
|
Modificato da - iz3atu in data 01/02/2010 13:28:14 |
|
|
|
it9bfb
1 Messaggi |
Inserito il - 12/05/2010 : 00:43:39
|
| Ciao a tutti, vorrei cortesemente delle delucidazioni riguardo il pilotaggio tramite dtmf dell' icom ic 2820, io seguento quello che dice iz3atu arrivo fino a far apparire la r, ma poi non risesco ad attivare il trasp... qualcuno può aiutarmi?????? grazie |
|
|
|
iz3atu
Regione: Italy
Città: Verona
775 Messaggi |
Inserito il - 12/05/2010 : 23:07:08
|
ciao Amedeo,
ho risposto alla tua email, ci sentiamo telefonicamente per risolvere i tuoi dubbi.
|
-- IZ3ATU --
Emanuele Argenti
A.R.I. sezione di Verona "G. Faccioli"
|
|
|
|
n/a
2 Messaggi |
Inserito il - 21/05/2010 : 20:31:09
|
| Salve a tutti sono Santino scrivo dalla Sicilia, ho letto alcune cose molto interessanti, spero di non disturbarvi io ho un icom ic 2725 appena farò gli esami vorrei prendere anche un 2820 , arrivo al dunque è possibile effettuare una modifica che permetta di avere una ricezione maggiore in questi veicolari? Ad esempio il mio va al massimo di rx fino a 118mhz e possibile farlo arrivare tipo a 50 70 mhz? Aspetto vostre risposte e grazie in anticipo :) |
|
|
|
n/a
2 Messaggi |
Inserito il - 30/05/2010 : 16:44:32
|
| Ciao ragazzi non so usare bene il forum, comunque mi sembra di non aver avuto risposte mmmm be io posseggo un icom 2725 appena sarà possibile comprerò un icom 2820 vorrei sapere se esiste apparato veicolare fm che riceve in 70 mhz mi interessa solo ricevere non trasmettere. Momentaneamente ho trovato lo yeasu ft 10 m esso ha la possibilità di ricevere da 0 a 999 non ha la visualizzazione delle due bande e probabilmente non funge da trasponder mmm poi i portatili ricevono su quelle frequenze ma per chi conosce la radio bene sa che con un portatile in bm e una vitaccia perchè si riscalda perchè si consumano i finali e la temperatura nel tempo lo danneggia oltre all'impiccio di fili ecc.non so cosa fare aspetto risposta 73 a tutti |
|
|
|
iz3atu
Regione: Italy
Città: Verona
775 Messaggi |
Inserito il - 31/05/2010 : 09:56:46
|
ciao Santino,
ti informo che entrambi i trasmettitori non sono modificabili per 70 Mhz ( Icom 2820/2725),
mentre per ascoltare il mercato offre una vasta scelta di prodotti, ma considerando la particolarità di questa banda per i "servizi" che la occupano, il mio consiglio è di accelerare i tempi per il conseguimento della patente radio.
alla prossima avventura. |
-- IZ3ATU --
Emanuele Argenti
A.R.I. sezione di Verona "G. Faccioli"
|
|
|
|
